电梯网络监控解决方案
2021-03-03 11:46:24 673次浏览

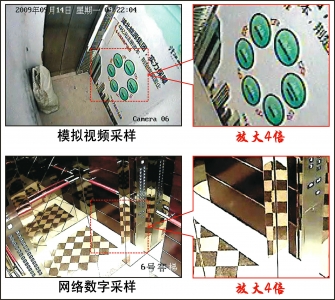

      电梯视频监控目前随大环境影响,往高清数字化的方向发展。模拟视频监控时代,电梯轿厢监控采用小型模拟摄像机进行视频采集,视频线缆传输,监控室显示以及存储录像的方式。该系统凸显了它实时、简便、效率高的特点。但缺点同样不容忽视,比如电梯环境狭小,镜头只能使用广角镜头,画面的清晰度降低很多,细节不能有效提取出来。使用的线缆在井道内布设,模拟信号又极容易被干扰,以至于很多过程中出现很严重的干扰纹,不好解决。因此,有很多用户逐渐在采用网络数字摄像机作为前端采集器,通过网线传输信号到电梯机房的网络端口入网,监控中心直接通过网络来访问电梯摄像机。这种做法可以大幅度提升信号的清晰度和可利用价值。比如,网络摄像机安装在狭小空间里面,镜头可以使用更大视角,若要对某一区域进行反复检测,可针对性提取小面积画面进行放大分析。请看以下对比图:





      既然网络数字监控在电梯监控中可以发挥这么好的效果,那为什么没有被广泛采用呢?其实,很多用户在实际运用中遇到了很多困难而不得不放弃。

1、电梯机房没有网络接入端,100米网线接入网络只能是一种奢想。

2、电梯随行电缆里面没有网线,选择网线也没有经验。

3、随行电缆捆扎网线没有经验,措施不当则会导致线缆折损断裂。

4、光纤不适合随行电缆上布设,容易折断。

若在电梯视频监控当中使用网络数字摄像机+网络信号延长设备,以上遇到的问题都能得到很好的解决。比如,网络信号采用网线只能传输100米,而网络延伸器可以支持双线上传输网络数字信号达到6000米。网线在随行电缆上捆扎很麻烦,而随行电缆里面自带的电话通讯线缆都可以被利用,而且大大节省了安装时间。并且,这些电话线、视频线、双绞线抗弯曲,寿命长,易于更换。

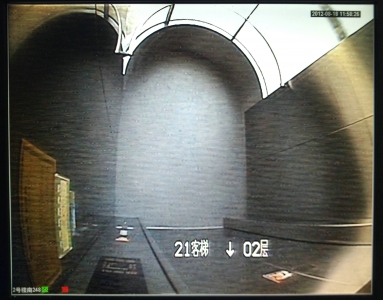

      说到电梯井道环境里面的干扰环境,很多工程商都碰到过,相信下面的图片大家不会陌生。



      这是电梯运行过程当中,各种电磁设备和信号设备共同作用产生的效果。罪魁祸首包括变频电机、强电线缆、高频信号发生器等等。模拟信号传输过程中不可避免会造成这些问题,有些工程商会采用抗干扰设备和换线缆来应对,但也只能解决部分干扰。实在解决不了的,只能任其使用了。那么,网络数字信号方面的抗干扰能力怎么样呢?实际测试中,网络数字信号是以数字字位形式来显示视频图像的,信号在传输过程当中也会受到电磁波的干扰,但电磁波和感应电流只会影响数字信号的强度(感应电流不能编解码)导致信号有轻微闪烁。那么只要保证信号强度,干扰不就不是问题了吗?事实证明,网络延伸器在1000米距离上,仍能为网络信号提供25Mbps带宽,足以让网络摄像机的信号流畅通过,信噪比不会降低。因此,电梯井道内的复杂干扰环境依然不会影响网络信号延伸器的效果。

网络信号延伸器具备的特点:

*  超长距离、最远可达6公里

*  0-300米速率可达148M-90Mbps,1200米速率可达15Mbps

*  安装简单,可利用现成双绞线、电话线、同轴线

*  实时性忧,通信速率自适应,无需调节

*  抗干扰极强,适合工业环境使用

*  不需安装任何计算机驱动和软件设置

2 S; Q4 \8 n8 U3 i2 u数模混和信号传输器具备的特点:

*  模拟视频信号放大功能。信号衰减小。

*  一对一配合使用,最大信号传输距离500米。

*  支持总带宽50Mbps网络信号的传输,网络无延时。

*  产品各端口内置静电保护,过电压保护功能。

*  信号抗干扰能力好,产品免调试,维护方便。

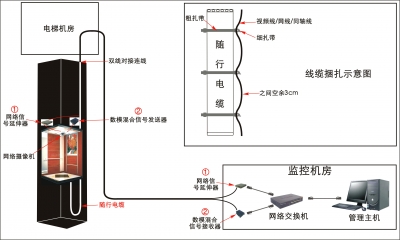

以下附上电梯网络视频监控系统布线以及设备使用示意图
